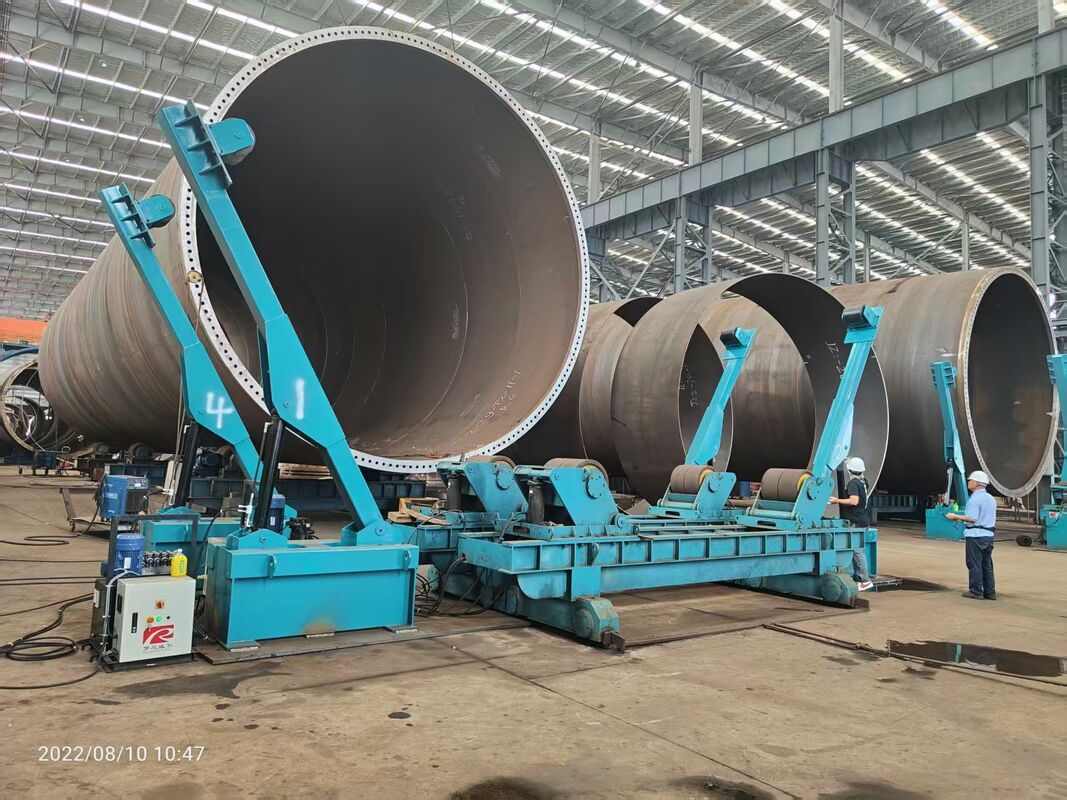

로니웰 소흡 캐시온 제조를 위한 특화된 롤러 베드

크기 큰 직경 얇은 벽 수축 앵커를 위해 설계 된 중량 지원 시스템

전반적인 설명

로니웰은 고요한 요구 사항에 특별히 설계 된 전문 롤러 베드 시스템을 제공합니다흡수통 (흡수통 앵커) 제조해상 풍력 및 석유 및 가스 부문에서 이러한 시스템은 최대 1kg의 무게를 가질 수있는 큰 지름, 얇은 벽의 흡수 앵커 구조물을 제조하는 독특한 과제를 해결합니다.1000 m3 톤이며, 겉모습은 바닥이 절단된 거대한 철강 "물병"과 비슷합니다..

기존의 풍력탑이나 단조선 제조와 달리 흡수 상자는 제조에 있어 다양한 과제를 안고 있습니다.매우 큰 지름 (14,000mm +까지), 얇은 벽 두께 (35mm만큼 얇은) 및 중요한 자기 무게 굴절 문제론니웰의 흡수 캐시온 롤러 베드 시스템은 이러한 과제를 극복하기 위해 특별히 만들어졌습니다.

흡수 캐시온 제조 의 도전

흡수 캐시온은 해상 석유 기구와 풍력 발전소에서 사용되는 앵커로, 열린 끝을 바다 바닥에 배치하여 음압을 만들어 덩어리를 "안크"합니다.그 구조는 각 60 톤 이상의 무게를 가진 여러 캔 섹션을 정밀하게 장착해야 합니다..

중요한 제조 과제:

로니웰 흡수 캐시온 롤러 베드 시스템

1측면 지원 시스템 (사이드 스톱 / 안정기)

로니웰의 흡수 캐시온 롤러 침대는측면 지원 시스템이것은 얇은 벽을 가진 큰 지름의 실린더의 안정성에 대한 근본적인 과제를 해결합니다.

• 멀티 포인트 지원 구성: 바닥 롤러 지원뿐만 아니라 조정 가능한 측면 안정기는 실린더와 옆으로 접촉하여 추가 접촉 지점에 지원 힘을 분배합니다.

• 조절 가능한 지지각: 사이드 안정기는 각기 다른 작업 조각 지름과 벽 두께에 대한 지원 노드 위치를 최적화하기 위해 조정 가능한 기울기 각도를 가진 힌지 지원 프레임을 갖추고 있습니다.

• 안정적인 삼각형 구조: 지원 프레임, 조정 팔, 그리고 밑부분은 안정적인 삼각형 구성을 형성하여 무거운 부하에도 견고한 지원을 보장합니다.

2반구조 공학

• 피트업 및 용접 작업 중에 얇은 벽 껍질의 자기 중력 기울기를 방지합니다

• 둘레 용접 도중 둥근 무결성을 유지

• 최적화된 지원 구성은 복수 섹션 캐시온에 대한 반복적이고 정확한 장착을 보장합니다.

3유연한 섹션 처리

• 여행 할 수 있는 능력: 모터화 된 보기 를 탑재 한 철도 로 롤러 베드 는 생산 라인 을 따라 무거운 카이 슨 구간 을 원활 하게 이동 시킬 수 있다

• 수평 위치: 롤러 베드 시스템은수평 구간 조립안전과 품질을 향상시키는 동시에 스캐폴딩 및 고도 용접 작업을 최소화합니다.

• 높이 조절성: 롤러 간격은 부착 과정에서 "개 & 퀴즈"의 필요성을 제거하여 작업 부품을 점차적으로 올리고 낮추기 위해 조정 할 수 있습니다.

4. 중량 구동 시스템

• 이중 모터 드라이브: 둘레 용접 도중 무거운 카이슨 섹션의 안정적인 회전을 보장

• VFD 속도 조절: 최적의 용접 조건을 위해 단계없는 속도 조절

• 인버텍 모터스글로벌 신뢰성을 위해 슈나이더 전기 부품

• 자동 잠금 워크 기어 줄기기: 정지할 때 우연한 회전을 방지합니다.

5지속가능한 건설

• 스트레스 를 덜어주는 열 치료: 모든 용접된 구조 부품은 왜곡을 방지하도록 처리됩니다.

• 너무 큰 베어링: 고도의 부하 하에서 사용 수명이 길어집니다

• 내장 윤활시스템: 유지보수 요구사항 감소

기술 사양 吸기 캐시온 시리즈

흡수 캐시온 제조의 응용

• 수평 절단 조립: 수평 방향으로 캔 섹션을 연속적으로 장착하여 고도의 작업을 줄이십시오.

• 부근 톱니 용접: 일관된 용접 품질을 위해 안정적인 회전

• 피트업 정렬: 무거운 구간의 정확한 위치

• 내부 용접: 접근 가능한 수평 구성

• 배의 전체 "성장" 라인: 전체 상자 길이의 조립을 위해 여러 개의 롤러 베드 스테이션이 함께

다음과 호환됩니다.SAW, GMAW, FCAW, GTAW 용접 공정

왜 론니웰을 펌프 제조업체로 선택했을까요?

✅얇은 벽, 큰 지름에 특화부각을 방지하기 위해 측면 지원 시스템을 포함하여 흡수 상자 제조의 독특한 도전에 특별히 설계

✅초대 지름 용량√ 작업 부품을 최대지름 14m, 생산 중 가장 큰 흡수 상자 디자인을 수용

✅기울기 조절● 다점 지원 설계는 자기 무게 변형을 방지하고 둥근 점과 용접 품질을 유지합니다.

✅측면 안정화 기술조절 할 수 있는 지원 프레임은 지역적 스트레스 농도를 제거하여 추가 접촉 지점을 제공합니다.

✅수평 조립 용량∙ 스캐폴딩을 줄이고 안전성을 높이고 용접 품질을 높인다

✅입증된 능력∙ 손잡이 최대14m 지름1000톤 이상의 부하량을 가진 작업재

✅국제 인증∙ISO9001그리고CE 표시(기계 지침 2006/42/EC)

✅글로벌 구성 요소인베르텍 모터; 슈나이더 전기 부품

✅짧은 선행 시간표준 배송:30 일

✅신뢰 할 수 있는 지원12개월 보증, 기술 자문, 설치 및 교육

✅커스텀 엔지니어링특별 요구 사항에 대한 내부 설계 팀

제품군 吸기 캐시온 롤러 베드 시스템
